晶振已經鮮為人知了,電子行業的朋友們都知道.石英晶振最早是由瑪麗•居里（裔法國籍女物理學家,放射化學家.）和他的丈夫皮埃爾,以及他的哥哥雅克斯發現研制的.為人類做出了革命性的貢獻,帝國科技創始人,正是看中晶振能為電子行業提供強有力的支持,在電子行業突飛猛進的今天,能為電子行業的發展獻出一份力量.深感榮幸!
晶振被應用的越來越廣泛,例如我們現在使用的彩色電視機,應該是每家每戶都具備的一款電子產品,大家愛不釋手.那么彩電能用到什么款式的晶振,什么頻率的晶振,應用在彩電的那一部分.下面帝國科技工程師和大家一起分享.

1．微處理電視電路應用的石英晶振
    電視機微處理電路的功能是接受遙控指令信號,處理指令信號,控制電視機工作狀態.微處理器在處理指令信號的過程中需要一種時鐘信號,用于控制微處理程序運行的時序.該時鐘信號是由石英晶振構成振蕩電路產生的.微處理電路應用晶振的諧振頻率常見的有1MHz,4MHz,8MHz,10MHz,12MHz等, 以4MHz晶振經常使用.
2．電視色副載波電路應用的石英晶振
    電視機工作時為了還原圖像的彩色,必須有一個4.43MHz的副載波,才能解調出接收信號中的彩色信號,電視機才能重現彩色圖像.這個副載波是由石英晶振構成振蕩電路產生的.PAL制式采用諧振頻率為4.43MHz的石英晶振.常用晶振的型號有4.43X,A74994,F.Q.C4.433619,GREAT4.433619,HELG4.433619,JA18A,JA24A, KSS-4.43MHz,ZFC4.433619等.對于其他彩色制式,色副載波振蕩電路則應用3.58MHz,8.86MHz的石英晶振.
3．電視行振蕩電路應用的陶瓷晶振
    電視機為了顯示光柵,都設置有行掃描電路.行掃描電路主要由行振蕩,行推動：行輸出三個單元電路組成,其中行振蕩電路的任務是產生15625Hz行頻信號,再進行推動放大,升壓整流,以及進行行掃描,便使顯像管發光.根據電視機行掃描制式不同,行振蕩電路常用到諧振頻率為500kHz,503.5kHz 的陶瓷晶振,常見晶振型號有500F2,503A16,503AK,B500F25,B503F34,CSB500F2,CSB503B, SB503F2,CSB500F9,CSB503F12等,陶瓷晶振均可替換使用.

4．電視配置遙控器應用的陶瓷晶振

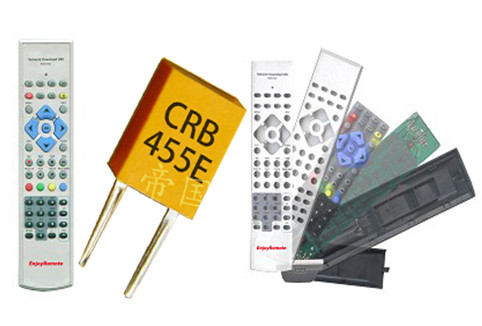

遙控器的工作需要一種時鐘信號,對時鐘信號進行分頻,編碼,發射,可變成紅外線指令信號,能指揮和控制電視機的工作狀態.時鐘信號是由晶振構成振蕩電路產生的.遙控器常用諧振頻率為455kHz或480kHz的陶瓷晶振.遙控器一般使用陶瓷橙色晶振較為廣泛,如有疑問可在線咨詢帝國科技在線客服QQ:921977998,TEL:0755-27881119 ,24小時全天候服務.
作者：帝國科技
