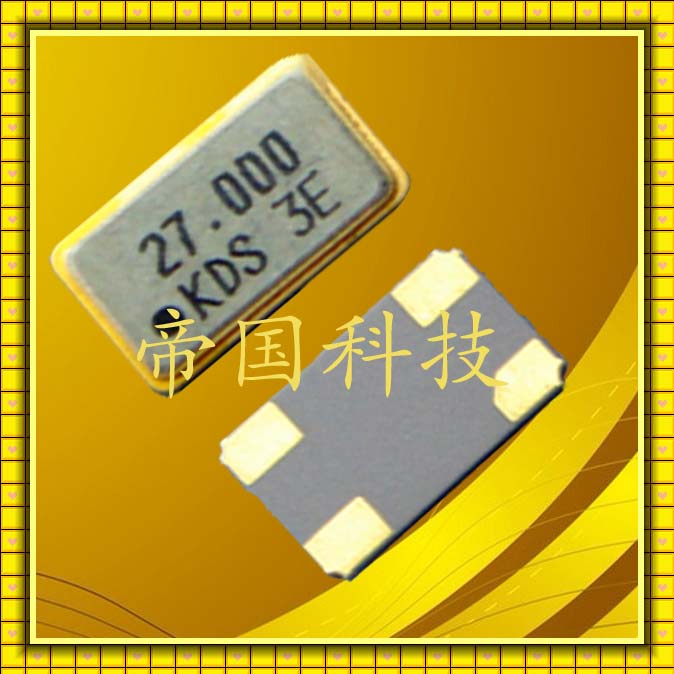

　　石英晶體振蕩器是利用石英晶體（二氧化硅的結晶體）的壓電效應制成的一咱諧振器件，由品質因素極高的石英晶體振子組成（即諧振器和振蕩電路組成），廣泛應用于彩電、計算機、遙控器等各類振蕩電路中，以及通信系統中用于頻率發生器，為數據處理設備產生時鐘信號和為特定系統提供基準信號。石英晶體振蕩器是從一塊石英晶體上體一定方位角切下薄片，簡稱晶片。在它兩個對應面上涂敷銀層作為電極。在每個電極上各焊一根引線接到管腳上，再加封裝外殼構成了石英晶體諧振器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

　　晶振的主要參數有標稱頻率，負載電容、頻率精度、頻率穩定度等。

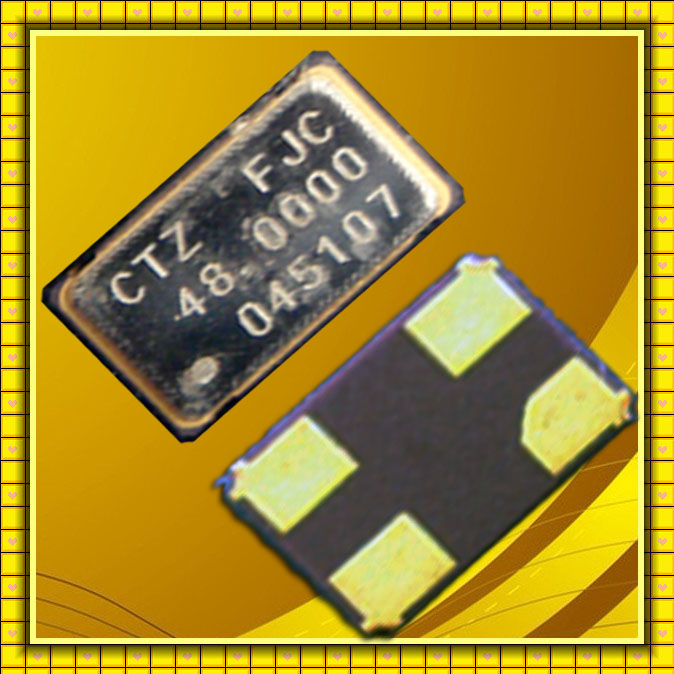

　　不同的晶振標稱頻率不同，標稱頻率大都標明在石英晶振外殼上。如常用普通晶振標稱頻率有：48kHz、500 kHz、503.5 kHz、1MHz～40.50 MHz等，對于特殊要求的晶振頻率可達到1000 MHz以上，也有的沒有標稱頻率，如CRB、ZTB、Ja等系列。
　　負載電容是指晶振的兩條引線連接IC塊內部及外部所有有效電容之和，可看作晶振片在電路中串接電容。負載頻率不同決定振蕩器的振蕩頻率不同。
　　標稱頻率相同的晶振，負載電容不一定相同。因為石英晶體振蕩器有兩個諧振頻率，一個是串聯揩振晶振的低負載電容晶振：另一個為并聯揩振晶振的高負載電容晶振。所以，標稱頻率相同的晶振互換時還必須要求負載電容一至，不能冒然互換，否則會造成電器工作不正常。
　　頻率精度和頻率穩定度：由于普通晶振的性能基本都能達到一般電器的要求，對于高檔設備還需要有一定的頻率精度和頻率穩定度。頻率精度從10^(-4)量級到10^(-10)量級不等。
　　穩定度從±1到±100ppm不等。這要根據具體的設備需要而選擇合適的晶振，如通信網絡，無線數據傳輸?shù)认到y(tǒng)就需要更高要求的石英晶體振蕩器。因此，晶振的參數決定了晶振的品質和性能。在實際應用中要根據具體要求選擇適當?shù)木д?，因不同性能的晶振其價格不同，要求越高價格也越貴，一般選擇只要滿足要求即可。

　　普通晶體振蕩器（SPXO）可產生10^(-5)～10^(-4)量級的頻率精度，標準頻率1—100MHZ，頻率穩定度是±100ppm。SPXO沒有采用任何溫度頻率補償措施，價格低廉，通常用作微處理器的時鐘器件。封裝尺寸范圍從21×14×6mm及5×3.2×1.5mm。
　　電壓控制式晶體振蕩器（VCXO）的精度是10^(-6)～10^(-5)量級，頻率范圍1~30MHz。低容差振蕩器的頻率穩定度是±50ppm。通常用于鎖相環路。封裝尺寸14×10×3mm。
　　溫度補償式晶體振蕩器（TCXO）采用溫度敏感器件進行溫度頻率補償，頻率精度達到10^(-7)～10^(-6)量級，頻率范圍1—60MHz，頻率穩定度為±1～±2.5ppm，封裝尺寸從30×30×15mm至11.4×9.6×3.9mm。通常用于手持電話、蜂窩電話、雙向無線通信設備等。
　　恒溫控制式晶體振蕩器（OCXO）將晶體和振蕩電路置于恒溫箱中，以消除環境溫度變化對頻率的影響。OCXO頻率精度是10^(-10)至10^(-8)量級，對某些特殊應用甚至達到更高。頻率穩定度在四種類型振蕩器中最高。
　　

若在石英晶振的兩個電極上加一電場，晶片就會產生機械變形，反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械動又會產生交變電場，在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。
　　石英鐘走時準、耗電省、經久耐用為其最大優點。不論是老式石英鐘或是新式多功能石英鐘都是以石英晶體振蕩器為核心電路，其頻率精度決定了電子鐘表的走時精度。
　　隨著電視技術的發展，近來彩電多采用500kHz或503 kHz的晶體振蕩器作為行場電路的振蕩源，經1/3的分頻得到 15625Hz的行頻，其穩定性和可靠性大為提高。面且晶振價格便宜，更換容易。
　　在通信系統產品中，石英晶體振蕩器的價值得到了更廣泛的體現，同時也得到了更快的發展。許多高性能的石英晶振主要應用于通信網絡、無線數據傳輸、高速數字數據傳輸?shù)取?br /> 石英晶體振蕩器的發展趨勢：
　　1、小型化、薄片化和片式化：為滿足移動電話為代表的便攜式產品輕、薄、短小的要求，石英晶體振蕩器的封裝由傳統的裸金屬外殼覆塑料金屬向陶瓷封裝轉變。
　　2、高精度與高穩定度，目前無補償式晶體振蕩器總精度也能達到±25ppm，VCXO的頻率穩定度在10～7℃范圍內一般可達±20～100ppm，而OCXO在同一溫度范圍內頻率穩定度一般為±0.0001～5ppm，VCXO控制在±25ppm以下。
　　3、低噪聲，高頻化，在GPS通信系統中是不允許頻率顫抖的，相位噪聲是表征振蕩器頻率顫抖的一個重要參數。目前OCXO主流產品的相位噪聲性能有很大改善。除VCXO外，其它類型的晶體振蕩器最高輸出頻率不超過200MHz。例如用于GSM等移動電話的UCV4系列壓控振蕩器，其頻率為650～1700 MHz，電源電壓2.2～3.3V，工作電流8～10mA。
　　4、低功能，快速啟動，低電壓工作，低電平驅動和低電流消耗已成為一個趨勢。電源電壓一般為3.3V。目前許多TCXO和VCXO產品，電流損耗不超過2 mA。石英晶體振蕩器的快速啟動技術也取得突破性進展。
