- 規格型號：54234265
- 頻率：32.768KHZ

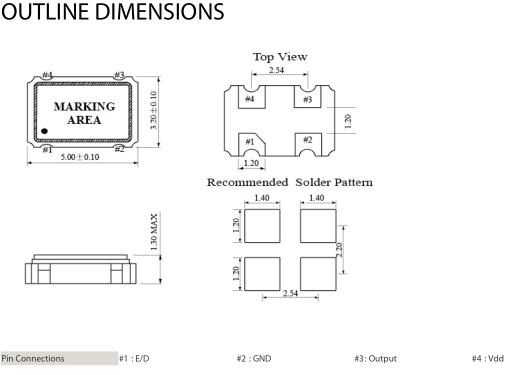

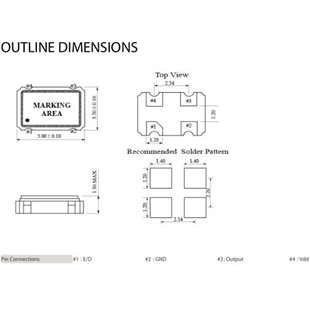

- 尺寸：5.0*3.2mm
- 產品描述：FCD-Tech晶振,SX5K晶振,SX5K-25F20E15-32.768kHz晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮...
FCD-Tech晶振,SX5K晶振,SX5K-25F20E15-32.768kHz晶振
.jpg)
FCD-Tech晶振,SX5K晶振,SX5K-25F20E15-32.768kHz晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.FCD-Tech晶振電子元器件廠家重要經營的產品范圍有:石英晶體,晶體振蕩器,水晶過濾器,射頻和微波產品,壓電晶體傳感器這些大類產品,今天主要介紹壓電晶體傳感器這一系列元器件產品,使用石英晶體為監控測試設備進行高精度的測量,溫度,質量,同時為其提供高性能的準確導航定位
荷蘭的FCD-Tech晶振公司是專門研發生產晶體和振蕩器的制造商,這種元器件在許多產品內部都會用到,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech晶振公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器已面世,腳適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能是信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
荷蘭FCD-Tech晶體-FCD-Tech Quartzcrystal是業內知名頻率元件制造商,總部位于荷蘭,擁有先進的生產技術,豐富的專業知識,致力于為用戶提供高可靠性FCD-Tech晶振,有源晶振,TCXO晶振等產品.FCD-Tech晶振,SX5K晶振,SX5K-25F20E15-32.768kHz晶振.

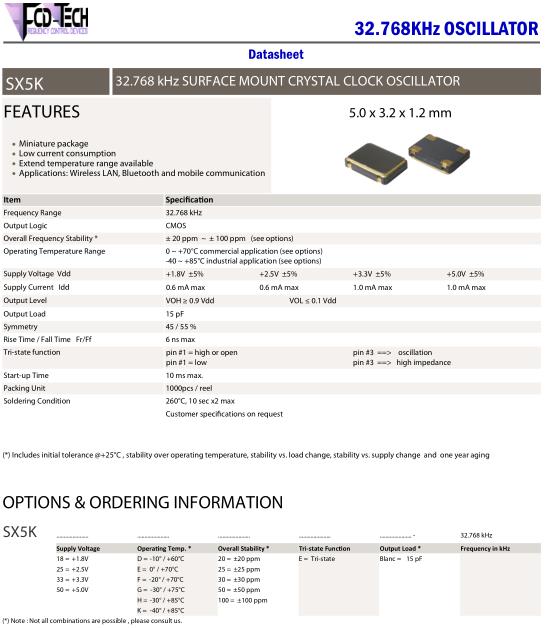

| Item | Specification | |||
| Frequency range | 32.768 kHz | |||
| Output Logic | CMOS | |||
| Overall Frequency Stability * | ± 20 ppm ~ ± 100 ppm (see options) | |||
| operating temperature range |
0 ~ +70°C commercial application (see options) -40 ~ +85°C industrial application (see options) |
|||
| Supply Voltage Vdd | +1.8V ±5% | +2.5V ±5% | +3.3V ±5% | +5.0V ±5% |
| Supply Current Idd | 1.0 mA max | 1.0 mA max | ||
| Output Level | VOH ≥ 0.9 Vdd | VOL ≤ 0.1 Vdd | ||
| Output Load | 15 pF | |||
| Symmetry | 45 / 55 % | |||
| Rise Time / Fall Time Fr/Ff | 6 ns max | |||
| Tri-state function |
pin #1 = high or open pin #1 = low |
pin #3 ==> oscillation pin #3 ==> high impedance |
||
| Start-up Time | 10 ms max. | |||
| Packing Unit | 3000pcs / reel | |||
| Soldering Condition |
260°C , 10 sec x2 max
Customer specifcations on request
|
|||
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.FCD-Tech晶振,SX5K晶振,SX5K-25F20E15-32.768kHz晶振.
