規格型號：51124668
頻率：10~27MHZ

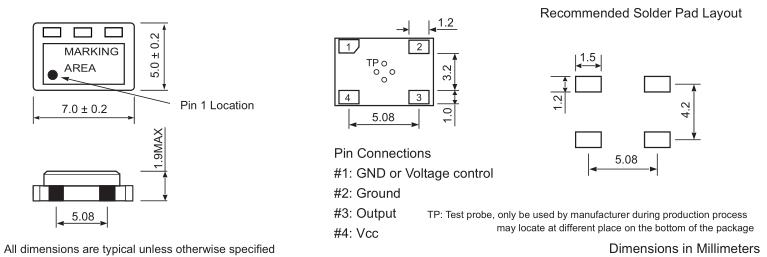

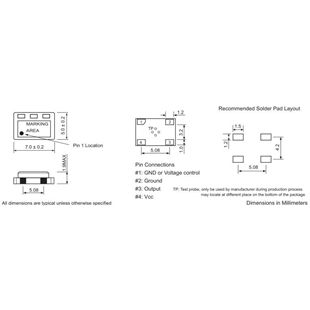

尺寸：7.0*5.0mm
PDF
產品描述：Fortiming晶振,TC75晶振,TC75-19M800-BV016B晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM-2.0PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控...

Fortiming晶振,TC75晶振,TC75-19M800-BV016B晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM-2.0PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

Fortiming晶振公司提供質量高的產品,工程支持和有競爭力的價格.我們的石英頻率控制器件系列包括晶體,晶體時鐘振蕩器,溫補晶振,OCXO,VCXO和晶體濾波器，這些器件采用多種引線和SMD晶振設計.我們致力于為您提供最好的服務,這是我們知道的最佳方式,可以贏得您的信任并建立持久的關系.收集和組織有關頻率控制和時序管理應用相關主題的最新信息，它涵蓋了型產品開發,新應用,型制造技術以及全球最新業務開發.

來自美國的Fortiming晶振公司無論是價格還是品質,都具有市場競爭力,而且富通晶振在亞洲有一家工廠,許多Fortiming Crystal料號就是在這家工廠批量生產.
Fortiming crystal公司的目標是通過為客戶和供應商提供優質的富通晶振,富通TCXO晶振,有源晶振產品及熱情服務的長期承諾來穩定發展,繼續提供全面而精密的晶振產品.Fortiming晶振,TC75晶振,TC75-19M800-BV016B晶振.

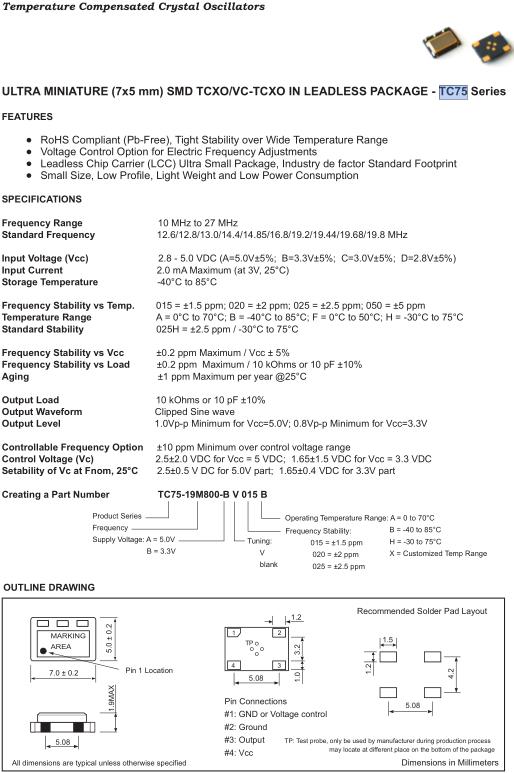

Frequency Range	10 MHz to 27 MHz
Standard Frequency	12.6/12.8/13.0/14.4/14.85/16.8/19.2/19.44/19.68/19.8 MHz
Input Voltage (Vcc)	2.8 - 5.0 VDC (A=5.0V±5%; B=3.3V±5%; C=3.0V±5%; D=2.8V±5%)
Input Current	2.0 mA Maximum (at 3V, 25°C)
Storage Temperature	-40°C to 85°C
Frequency Stability vs Temp.	015 = ±1.5 ppm; 020 = ±2 ppm; 025 = ±2.5 ppm; 050 = ±5 ppm
Temperature Range	A = 0°C to 70°C; B = -40°C to 85°C; F = 0°C to 50°C; H = -30°C to 75°C
Frequency Tolerance	025H = ±2.5 ppm / -30°C to 75°C
Frequency Stability vs Vcc	±0.2 ppm Maximum / Vcc ± 10%
Frequency Stability vs Load	±0.2 ppm Maximum / 10 kOhms or 10 pF ±10%
Aging	±1 ppm Maximum per year @25°C
Output Load	10 kOhms or 10 pF ±10%
Output Waveform	Clipped Sine wave
Output Level	1.0Vp-p Minimum for Vcc=5.0V; 0.8Vp-p Minimum for Vcc=3.3V
Control Voltage (Vc, Option)	±10 ppm Minimum over control voltage range
Control Voltage (Vc)	2.5±2.0 VDC for Vcc = 5 VDC; 1.65±1.5 VDC for Vcc = 3.3 VDC
Setability of Vc at Fnom, 25°C	2.5±0.5 V DC for 5.0V part; 1.65±0.4 VDC for 3.3V part

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Fortiming晶振,TC75晶振,TC75-19M800-BV016B晶振.
