- 規格型號：12250043
- 頻率：27MHZ
- 尺寸：3.2*2.5mm
- 產品描述：DSX321G陶瓷諧振器,KDS晶體,1N227000EE0L晶振，日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本KDS晶振在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本...

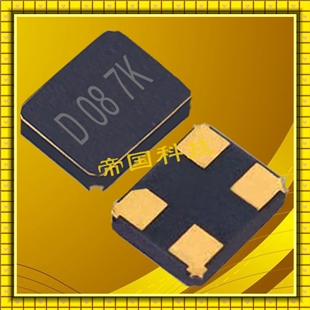

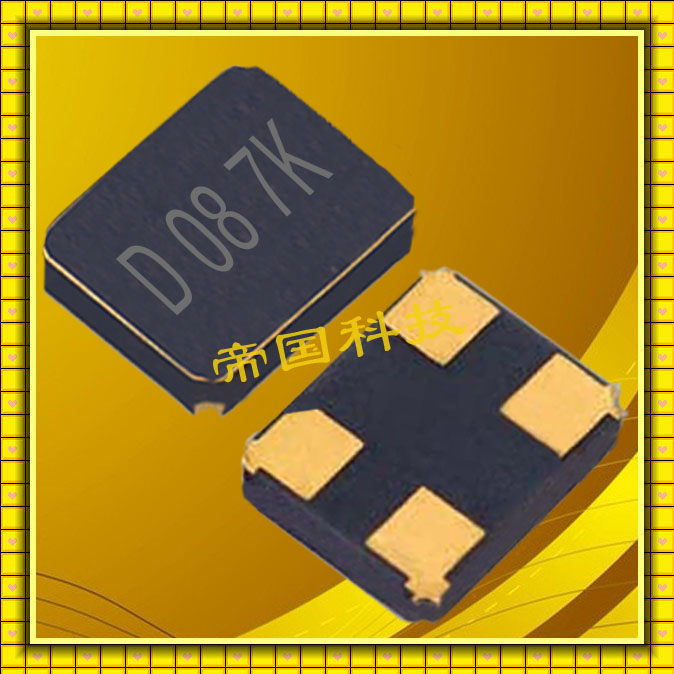

DSX321G陶瓷諧振器,KDS晶體,1N227000EE0L晶振
.jpg)
DSX321G陶瓷諧振器,KDS晶體,1N227000EE0L晶振，日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本KDS晶振在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,剛投資建廠時主打產品便是32.768KHZ系列產品.KDS晶振以優良的產品迅速占領了中國市場,KDS品牌以在國內電子元件中深入民心,KDS晶振以專業化系統在全國各地的工廠生產.日本大真空晶振以高超的生產技術,一流的生產設備,KDS晶振產品價格 “更便宜,更快,更好的產品”,節省勞動力,自動化生產設施的優勢,以滿足交貨時間和需求是你選擇KDS品牌最佳的或者伙伴.
DSX321G陶瓷諧振器,KDS晶體,1N227000EE0L晶振，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
| 型名 | DSX321G/DSX320GE | ||||||||||
| 周波數範囲 | 27MHz | ||||||||||
| オーバトーン次數 | Fundamental | ||||||||||
| 負荷容量 | 11pF | ||||||||||
| 勵振レベル | 10μW（200μW max.） | ||||||||||
| 周波數許容偏差 | ±20×10−6 （at 25℃） | ||||||||||
| 直列抵抗 | 400Ω max. | 200Ω max. | 150Ω max. | 120Ω max. | 100Ω max. | ||||||
| 周波數溫度特性 | ±100×10−6/ ー 40 ~＋125℃（Ref. to 25℃） | ||||||||||
| 保存溫度範囲 | ー 40 ~＋150℃ | ||||||||||
| 信頼性仕様 | AEC-Q200 | ||||||||||
| 梱包単位 (1) | 3000pcs./reel（φ180） | ||||||||||
.png)
PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存耐高溫SMD晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.DSX321G陶瓷諧振器,KDS晶體,1N227000EE0L晶振.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
.jpg)
.jpg)
