規格型號：98922346
頻率：27MHZ
尺寸：2.5*2.0mm
PDF
產品描述：1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓...

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓晶振，低相位晶振，高精度晶振，手機晶振、GPS定位系統晶振，無線通信設備專用晶振，1XXA10000MPA有源晶振。

進口晶振產品主要應用：手機、GPS/GNSS、產業用無線通信設備等領域。1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm.

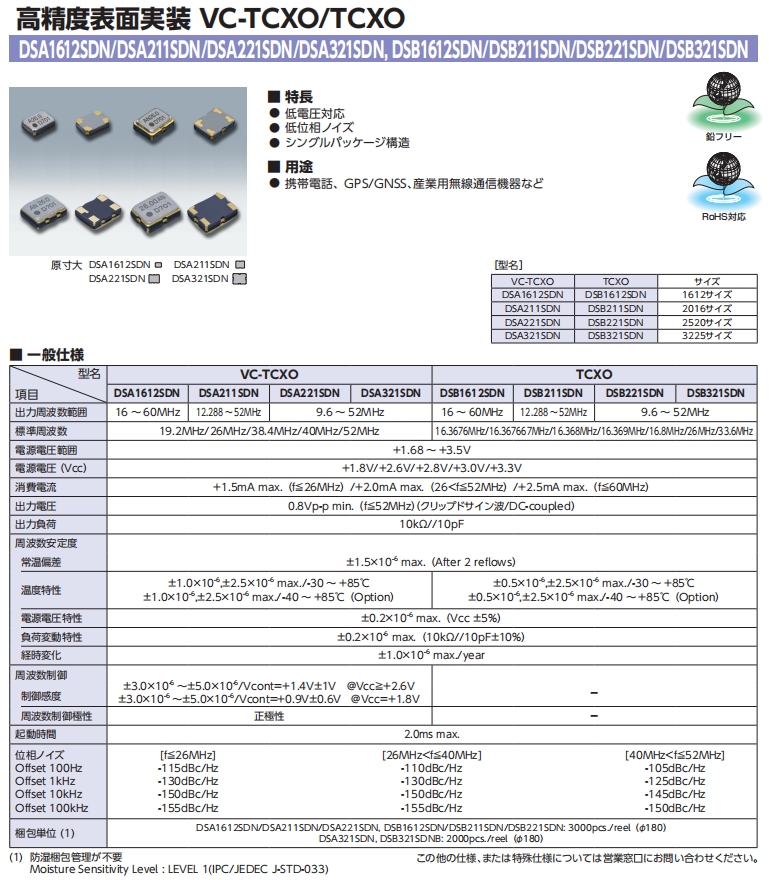

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 參數表

型名項目	VC-TCXO
	DSA1612SDN	DSA211SDN	DSA221SDN	DSA321SDN
出力周波數範囲	16 ~ 60MHz	12.288 ~52MHz	9.6 ~ 52MHz
標準周波數	19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電圧範囲	+1.68 ~ +3.5V
電源電圧(Vcc)	+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流	+1.5mA max. (f≦26MHz) /+2.0mA max. (26＜f≦52MHz) /+2.5mA max. (f≦60MHz)
出力電圧	0.8Vp-p min. (f≦52MHz)(クリップドサイン波/DC-coupled)
出力負荷	10kΩ//10pF
周波數安定度常溫偏差溫度特性電源電圧特性負荷変動特性経時変化	±1.5×10-6 max. (After 2 refl ows)
	±1.0×10-6,±2.5×10-6 max./-30~ +85℃ ±1.0×10-6,±2.5×10-6 max./-40 ~+85℃(Option)
	±0.2×10-6 max. (Vcc ±5%)
	±0.2×10-6 max. (10kΩ//10pF±10%)
	±1.0×10-6 max./year
周波數制御制御感度周波數制御極性	±3.0×10-6 ±5.0×10-6/Vcont=+1.4V±1V @Vcc≧+2.6V ±3.0×10-6 ±5.0×10-6/Vcont=+0.9V±0.6V @Vcc=+1.8V
	正極性
起動時間	2.0ms?max.
位相ノイズ Off?set 100Hz Off?set 1kHz Off?set10kHz Off?set100kHz	[f≦26MHz] - 115dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz		[26MHz＜f≦40MHz] - 110dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz
梱包単位(1)	DSA1612SDN/DSA211SDN/DSA221SDN,DSB1612SDN/DSB211SDN/DSB221SDN:3000pcs./reel (φ180) DSA321SDN,DSB321SDNB:2000pcs./reel(φ180)

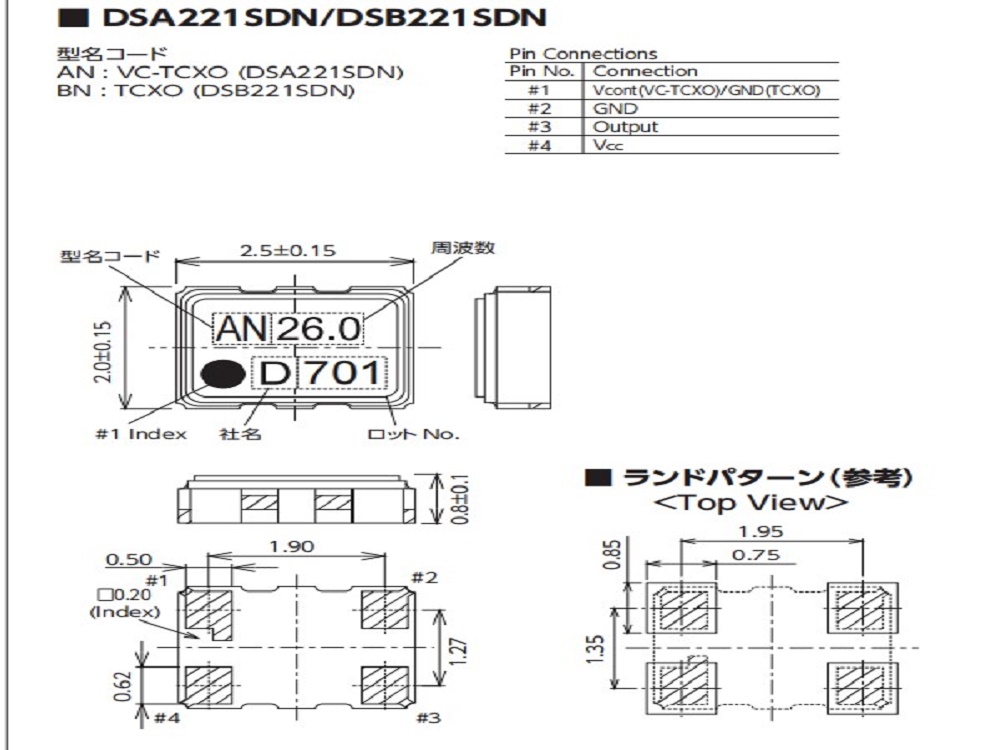

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 尺寸圖

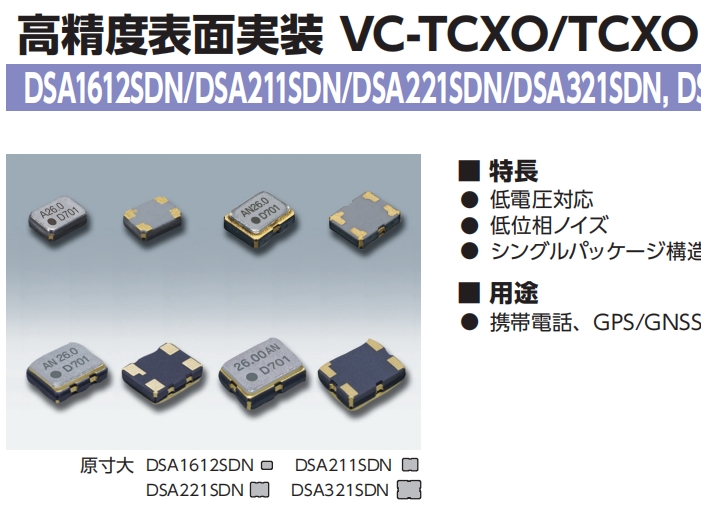

1XXA27000EDA晶振特點：
低電壓對應

●低相位噪聲

●單封裝結構

更多相關的日本大真空晶振型號

品牌	原廠代碼	型號	尺寸	頻率	負載/電壓
KDS晶振	ZC12467	DSA211SDN	2016	16.32MHZ	3.3V
KDS晶振	1XXA20000CAA	DSA221SDN	2520	20.000MHZ	3.3V
KDS晶振	1XTV36864HBA	DSA321SCM	3225	36.864MHZ
KDS晶振	1XXC26000MMA	DSA211SDN	2016	26.000MHZ	2.3V
KDS晶振	1XXC19200MEA	DSA211SDN	2016	19.2MHZ	1.8V
KDS晶振	7DE02610A01B0000008	DSA221SDN	2520	26.1MHZ	0
KDS晶振	1XXA27000EDA	DSA221SDN	2520	27.000MHZ	3.3V
KDS晶振	7DF01920A09	DSA211SDN	2016	19.200MHZ
KDS晶振	1XXA26000MAA	DSA221SDN	2520	26.000MHZ
KDS晶振	1XXA10000MPA	DSA221SDN	2520	10.000MHZ	3.3V
KDS晶振	1XTV19200FKA	DSA321SCL	3225	19.200MHZ
KDS晶振	1XTV19200ACH	DSA321SCA	3225	19.200MHZ
KDS晶振	1XTV12800HCA	DSA321SCM	3225	12.800MHZ
KDS晶振	1XTV12800CAA	DSA321SDA	3225	12.800MHZ
KDS晶振	1XTV14400HAA	DSA321SCM	3225	14.400MHZ
KDS晶振	1XTV14745ABA	DSA321SCL	3225	14.7456MHZ
KDS晶振	1XTV16320CBA	DSA321SDA	3225	16.320MHZ
KDS晶振	1XTV16384CAA	DSA321SDA	3225	16.384MHZ
KDS晶振	1XTV16800CFA	DSA321SDA	3225	16.800MHZ
KDS晶振	1XTV16800CBA	DSA321SDA	3225	16.800MHZ
KDS晶振	1XTV16800CBC	DSA321SDA	3225	16.800MHZ
KDS晶振	1XTV19200FBB	DSA321SCL	3225	19.200MHZ
KDS晶振	1XTV19200CMA	DSA321SDA	3225	19.200MHZ
KDS晶振	1XTV20950HBA	DSA321SCM	3225	20.950MHZ
KDS晶振	1XTV21250HAA	DSA321SCM	3225	21.250MHZ
KDS晶振	1XTV21700HBA	DSA321SCM	3225	21.700MHZ
KDS晶振	1XTV26000FMC	DSA321SCL	3225	26.000MHZ
KDS晶振	1XTV30720CAA	DSA321SDA	3225	30.720MHZ
KDS晶振	1XTV32768CAA	DSA321SDA	3225	32.768MHZ
KDS晶振	1XTV38400HAA	DSA321SCM	3225	38.400MHZ
KDS晶振	1XTV52000AAA	DSA321SCA	3225	52.000MHZ
