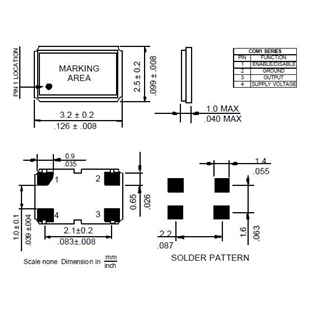

- 規格型號：84852791
- 頻率：1.544~60MHZ
- 尺寸：3.2*2.5mm
- 產品描述：Rubyquartz晶振,COM1晶振,COM1305-25.000-EXT-T-TR晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行A...

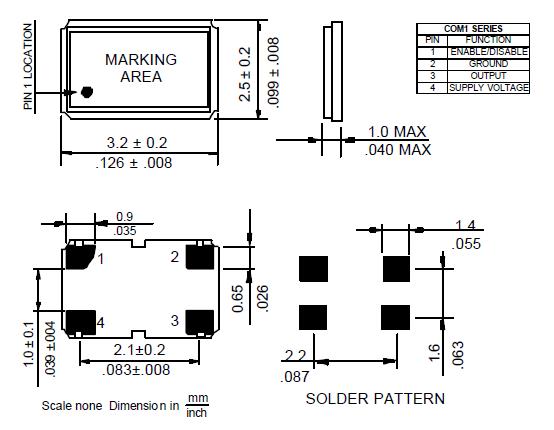

Rubyquartz晶振,COM1晶振,COM1305-25.000-EXT-T-TR晶振
.jpg)
Rubyquartz晶振,COM1晶振,COM1305-25.000-EXT-T-TR晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.Euroquartz晶振集團總部位于德國Axtal，是一家獨立的，以英國為基地的全球電子制造行業.
擁有非常專業的頻率元件設計與制造技術，其經營理念與生產概念領先許多業界的制造商，產品類型也比較完整。旗下量產的石英組件包括石英晶體諧振器，32.768K晶振，石英晶體振蕩器，OCXO恒溫晶振，VCXO壓控晶振，TCXO溫補晶振，差分晶振等，其他不同材質的頻率元件還有陶瓷晶振和SAW濾波器，所有產品都符合歐盟協會要求的ROHS指令，經過相關部門的檢測，生產車間與環境是標準的無塵干凈化，污染排放達到標準，積極保護資源并防止污染，質量控制規范， 長期堅持保證高標準的品質，確保定期評估全部質量要求，讓客戶滿意度保持在100%。
來自美國佛羅里達州的Rubyquartz晶振公司,擁有非常專業的頻率元件設計與制造技術,其經營理念與生產概念領先許多業界的制造商,產品類型也比其他公司要多.Rubyquartz晶振,COM1晶振,COM1305-25.000-EXT-T-TR晶振.

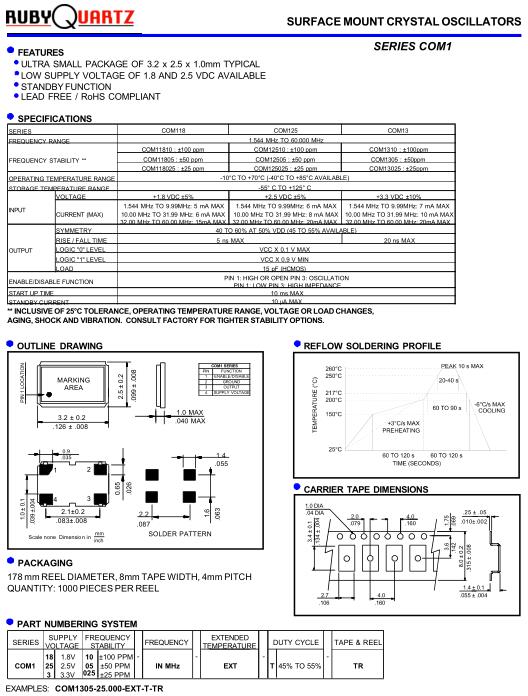

| SERIES | COM118 | COM125 | COM13 | |
| FREQUENCY RANGE | 1.544 MHz TO 60.000 MHz | |||
| FREQUENCY STABILITY ** | COM11810 : ±100 ppm | COM12510 : ±100 ppm | COM1310 : ±100ppm | |
| COM11805 : ±50 ppm | COM12505 : ±50 ppm | COM1305 : ±50ppm | ||
| COM118025 : ±25 ppm | COM125025 : ±25 ppm | COM13025 : ±25ppm | ||
| OPERATING TEMPERATURE RANGE | -10°C TO +70°C (-40°C TO +85°C AVAILABLE) | |||
| STORAGE TEMPERATURE RANGE | -55° C TO +125° C | |||
| INPUT | VOLTAGE | +1.8 VDC ±5% | +2.5 VDC ±5% | +3.3 VDC ±10% |
| CURRENT (MAX) |
1.544 MHz TO 9.99MHz: 5 mA MAX 10.00 MHz TO 31.99 MHz: 6 mA MAX 32.00 MHz TO 60.00 MHz: 15mA MAX |
1.544 MHz TO 9.99MHz: 6 mA MAX 10.00 MHz TO 31.99 MHz: 8 mA MAX 32.00 MHz TO 60.00 MHz: 20mA MAX |
1.544 MHz TO 9.99MHz: 7 mA MAX 10.00 MHz TO 31.99 MHz: 10 mA MAX 32.00 MHz TO 60.00 MHz: 20mA MAX |
|
| OUTPUT | SYMMETRY | 40 TO 60% AT 50% VDD (45 TO 55% AVAILABLE) | ||
| RISE / FALL TIME | 5 ns MAX | 20 ns MAX | ||
| LOGIC "0" LEVEL | VCC X 0.1 V MAX | |||
| LOGIC "1" LEVEL | VCC X 0.9 V MIN | |||
| LOAD | 15 pF (HCMOS) | |||
| ENABLE/DISABLE FUNCTION |
PIN 1: HIGH OR OPEN PIN 3: OSCILLATION PIN 1: LOW PIN 3: HIGH IMPEDANCE |
|||
| START UP TIME | 10 ms MAX | |||
| STANDBY CURREN | 10 µA MAX | |||
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Rubyquartz晶振,COM1晶振,COM1305-25.000-EXT-T-TR晶振.
