- 規格型號：84133619
- 頻率：5.0~50.0MHZ
- 尺寸：5.0*3.2mm詳細內容請瀏覽PDF文檔
- 產品描述：5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地...

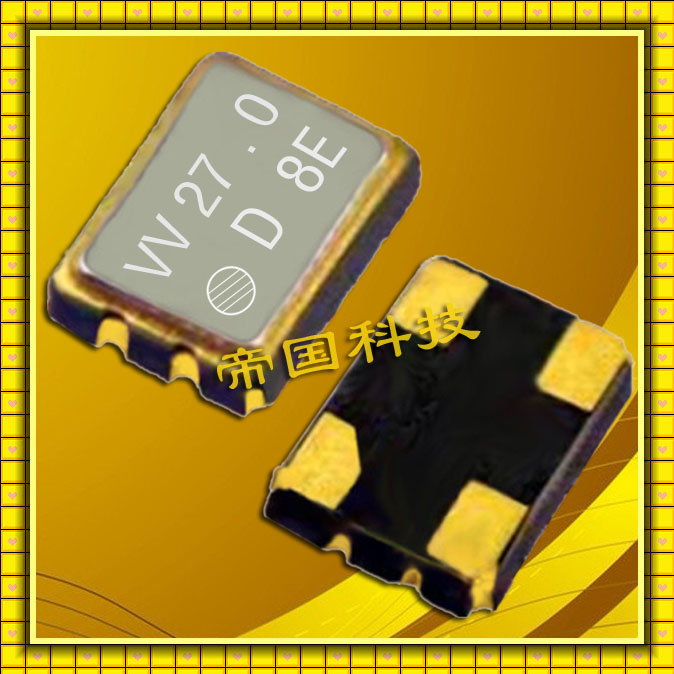

DSV531SB壓控晶體振蕩器,DVD專用晶振,進口石英晶振
.jpg)
DSV531SB壓控晶體振蕩器,DVD專用晶振,進口石英晶振,VCXO是指這款晶體產品控制功能只有單壓控也就是電壓控制功能,產品本身頻率精度可以隨著電壓搞定起伏來自動調整頻率,使產品永遠控制在一定的頻率范圍,壓控晶振(VCXO)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率5MHz到50MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用.
| 規格參數 | DSV531SB |
| 頻率范圍 | 5.0~50.0MHZ |
| 電源電壓 | +5.0V±0.5V |
| 負載電容 | 10pF |
| 存儲溫度 | -40~+85℃ |
| 工作溫度 | -10~+70℃ |
| 周波數許容偏差 | ±50×10-6 max |
| 消費電流 | 15 mA max [No Load] |
| 對稱性 | 45~55% [50% Vcc Level] |
| 輸出電壓 | Vcc×0.1 max / Vcc×0.9 min |
| 老化率 | ±1.0×10-6 max /year |
| 相位抖動 | 1.5ps max (fo offset : 12KHz~5MHz) |
| 起動時間 | 2.0ms max |

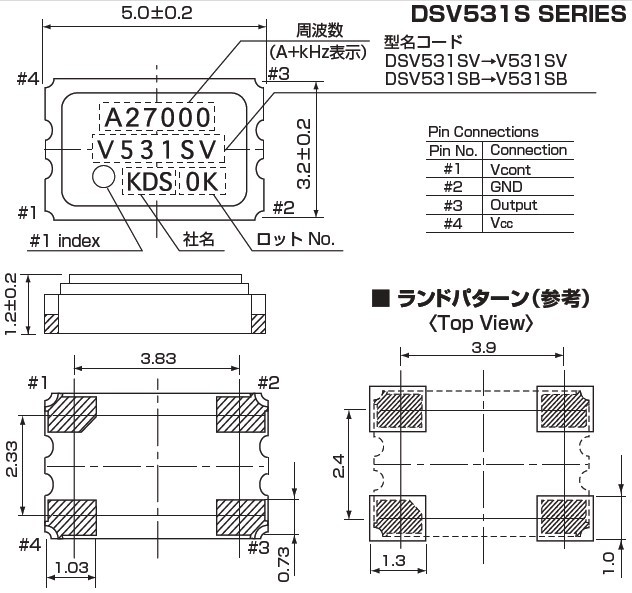

.jpg)
負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
頻率和負載電容特征圖器
振蕩回路參數設置參考
大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.高溫焊錫和DSX-G系列的低熔點玻璃中所含的鉛以及DSO/DSV753H系列、DSV753C系列、DLC117中使用的片狀電阻中所含的鉛不屬于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.
