規格型號：55803544
頻率：7.00~70.00MHZ

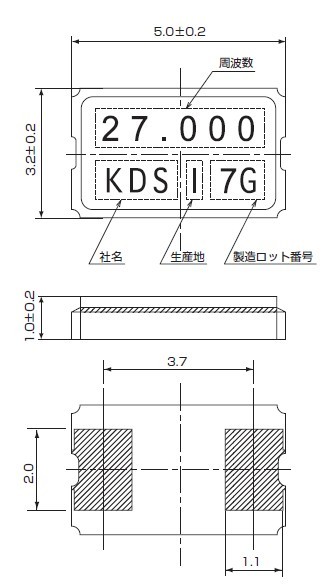

尺寸：5.0*3.2*1.0mm詳細內容請瀏覽PDF文檔
PDF

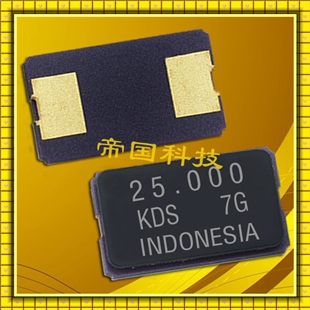

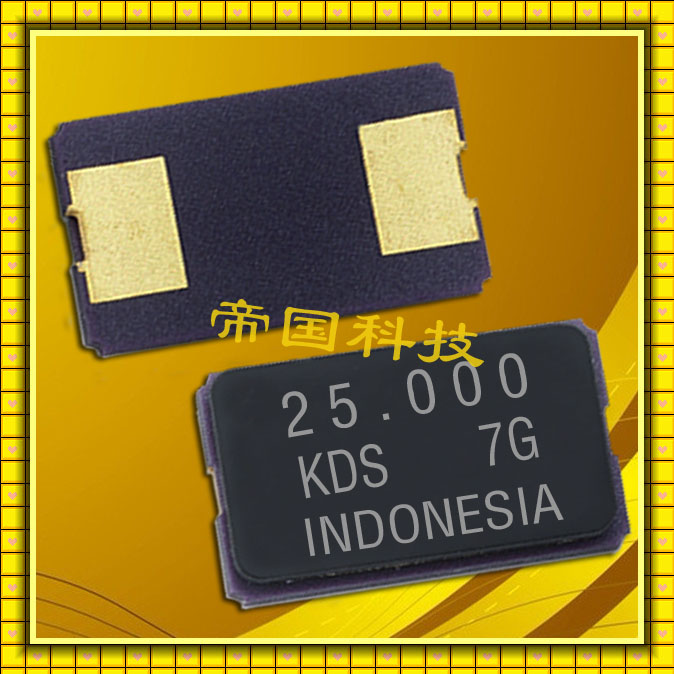

產品描述：小型表面貼片晶振型,"1C710000CE1A"是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣...

KDS貼片晶振,DSX530GA諧振器,陶瓷面二腳晶振,"1C710000CE1A"貼片晶振采用了多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).

規格參數	DSX530GA
頻率范圍	7.0~70.0MHZ
負載電容	8pF,10pF,12pF
工作溫度	-40~+85℃
存儲溫度	-30~+85℃
頂點溫度	+25℃ ± 5℃
二次溫度系數	-0.04×10^-6 /℃²max
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考

自1959年成立以來,我們在大真空總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,"1C710000CE1A"我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.

基于我們的座右銘“高質量的產品,合理的價格,準時交貨,“我們建立了一種高效的生產系統,以確保穩定供應水晶設備,同時保持高質量.大真空的綜合生產系統,從開發、切割和拋光的合成石英晶體成品——使我們能夠迅速滿足全球客戶的需求.我們將繼續支持下一代技術作為主要石英設備制造市場提供高滿意度的質量、成本和交付.
