- 規格型號：36770896
- 頻率：9.6~52MHZ
- 尺寸：3.2*2.5mm
- 產品描述：大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用...

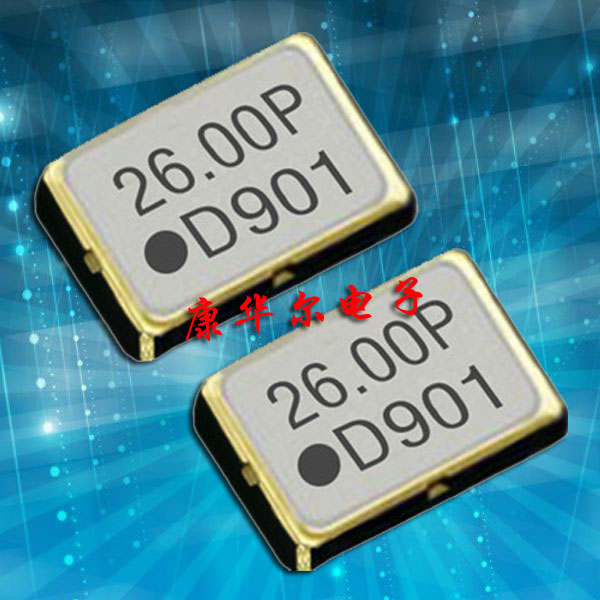

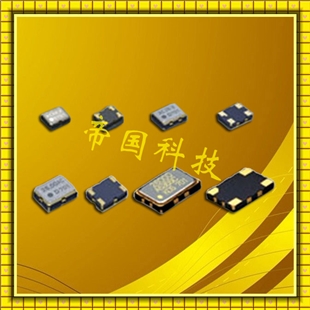

大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振
.jpg)

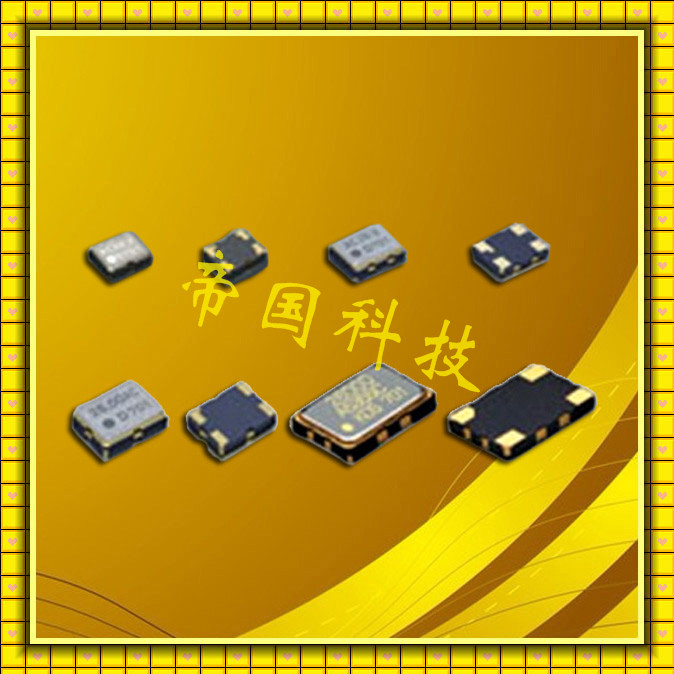

大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振
壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.
| 規格參數 | DSA321SCL |
| 頻率范圍 | 9.6~52.0MHZ |
| 電源電壓 | 1.8V 2.6V 2.8V 3.0V 3.3V |
| 負載電容 | 10pF |
| 溫度特征 |
±2.0×10－6 max./ －30～＋85℃ @CDMA ±2.5×10－6 max./ －30～＋85℃ @GSM |
| 消費電流 |
＋1.5mA max.（f≦26MHz） ＋2.0mA max.（f＞26MHz） |
| 負荷變動特性 | ±0.2×10－6 max.（10kΩ//10pF±10%） |
| 電源電壓特性 | ±0.2×10－6 max.（VCC±5%） |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.jpg)
＜SMD產品＞
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.
有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.
大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,Daishinku集團業務策略促進普遍信任的環境管理活動.
大真空集團將:
主動在能源和資源節約通過適當?shù)乜刂莆镔|(zhì)與環境的影響和減少它們的使用.
有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
防止全球變暖,開展節能活動,減少二氧化碳排放.
避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.
大真空提供有遠見的解決方案通過開發和生產各種水晶設備,滿足多元化的市場需求.大真空也開發了一套系統,可以使來自不同部門的專家跨職能協作和合作,所以我們可以提供高質量的石英設備及時和有效的方式.我們公司的可靠性是由我們的員工能力迅速做出反應,個別員工產生的協同效應.KDS品牌創建和支持的人.信任不斷由個別員工通過日常任務會導致更大的依賴我們的客戶.
