- 規格型號：20500142
- 頻率：1.0~60.0MHZ
- 尺寸：7.0*5.0mm
- 產品描述：普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下...

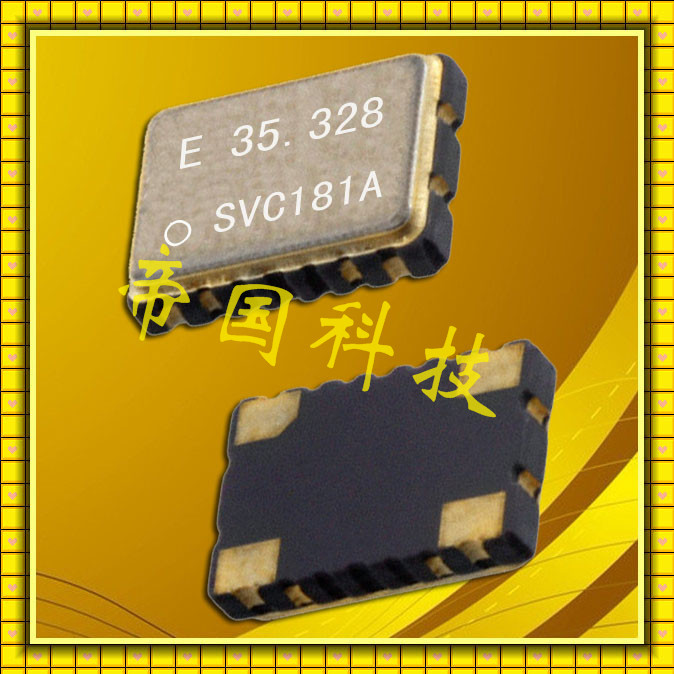

普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號
.jpg)
普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
| 晶振參數 | 符號 | HG-2150CA |
| 標準頻率 | fo | 1.000 MHZ to 60.000 MHZ |
| 電源電壓 | Vcc | 5.0 V ± 0.5V |
| 存儲溫度 | T_stg | -40℃ ~ + 125℃ |
| 工作溫度 | T_use | -40℃ ~ + 85℃ |
| 頻率穩定度 | F_tol | ±15.0×10-6 Max |
| 電流消耗 | ICC | 30 mA MAX |
| 輸出禁用電流 | I_dis | 15 mA MAX |
| 待機電流 | I_std | 5.0 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15 pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 4.5 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±10 ×10-6 /years Max |

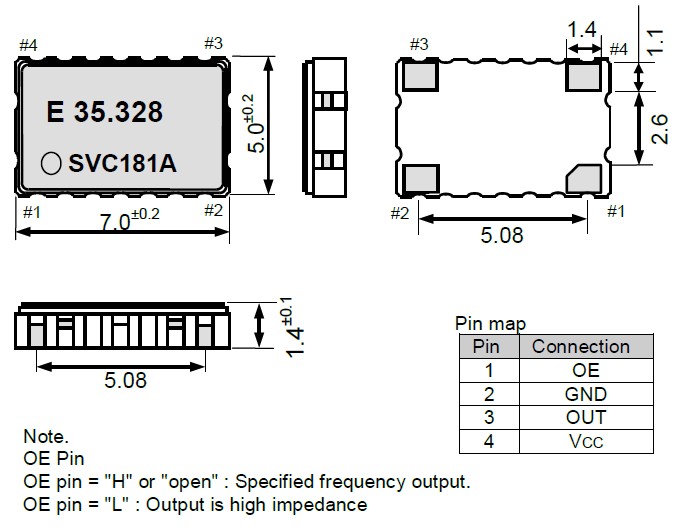

.jpg)
石英晶振負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
頻率和負載電容特征圖器
振蕩回路參數設置參考
