規格型號：38621778
頻率：8~80MHZ
尺寸：5.0*3.2mm
PDF
產品描述：臺灣加高產品技術方面,除了不斷提升既有產品規格的精密度及穩定性之外,我們更專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢.

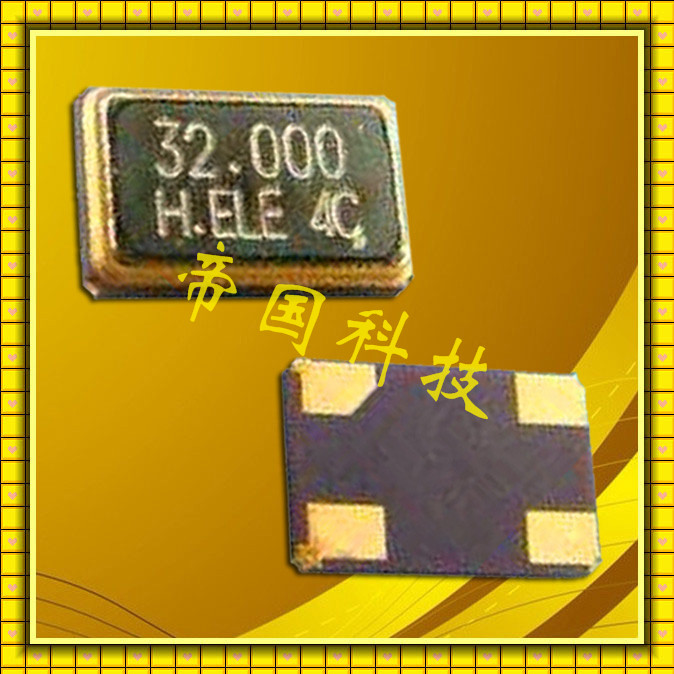

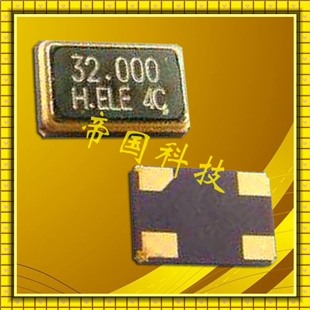

HSX531S無源晶振,進口臺灣加高晶體,貼片晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

加高晶振參數	石英晶振HSX531S
標準頻率范圍	8~10MHZ	10~12MHZ	12~40MHZ	40~80MHZ
儲存溫度	-40°C ~+85°C
工作溫度	-10°C~ +60°C
激勵功率	10μW (100μW max)
精度	±20 ppm
頻率穩定性	±10ppm/-10~+60℃(Ref.to25℃) ±15ppm/-20~+70℃(Ref.to25℃) ±20ppm/-30~+80℃(Ref.to25℃)
拐點溫度	+25°C ±5°C
負載電容	Series,8pF,10pF,12pF or Specify
串聯電阻（ESR）	70kΩ Max

量測負性阻抗

量測負性阻抗目的是避免振蕩器無法起振,振蕩器無法起振的原因是負性阻抗寬裕度不夠?qū)е?為避免此現象發生于設計時負性阻抗一般至少是 ESR的三倍以上,反之若太小時則會發生偶爾不起振的現象發生.

輸出端串接一個可變電阻,可變電阻調至最小,上電源讓電路正常動作,調整可變電阻,將之調大,直至振蕩器不起振,確定不起振后,再將可變電阻轉小,觀測波形,持續將可變電阻調小到振蕩器開始振蕩波形正常后,關閉電源,再打開電源,若振蕩器依舊可以起振,這時候可變電阻上的阻抗值再加上2儀器所測得振蕩器單體的電阻值即為負性阻抗值.

負載電容匹配

1.于振蕩電路產生的振蕩回路來看,不同的負載電容會有不同程度頻率飄移,因此設計時必須針對產品實際的負載電容做量測以確定是否與當初設計規格一致

2.理論值負載電容計算方式如下,由C51 C52計算串聯電容后加上離散電容等于實際的負載電容,雜散電容內含PCB Layout、芯片電極等等因素造成.

CL = C51 * C52 / (C51 + C52) + C0 + Cs;

Note: Cs refers to on board stray capacitance.
