- 規格型號：40169264
- 頻率：10~125MHz
- 尺寸：5.0*3.2mm
- 產品描述：臺灣津綻公司主要生產產品為全系列石英晶體振盪子即：石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO壓控晶振).

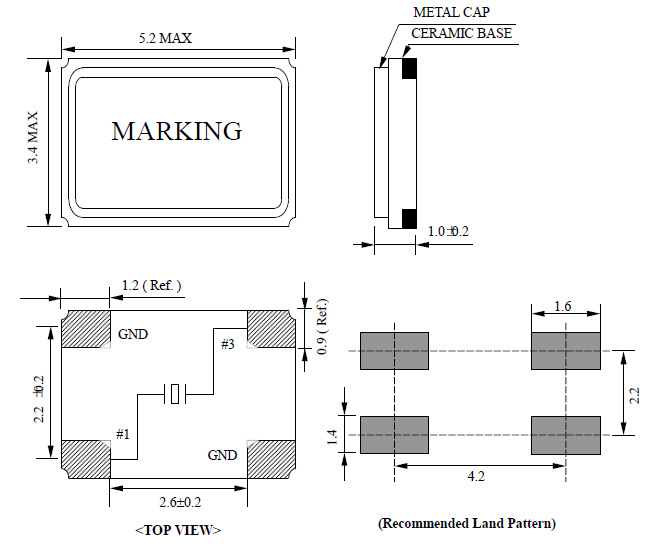

NXH-53石英晶振,進口貼片晶振,津綻晶體諧振器
.jpg)
NXH-53石英晶振,進口貼片晶振,津綻晶體諧振器,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
| 石英晶振規格參數 | NXH-53 |
| 1.頻率 | |
| 頻率范圍 | 10.0 ~ 125.000 MHz |
| 頻率公差在25°C±2°C | ±10 ~ ±30 ppm (TYP.) |
| 頻率穩定度超過工作溫度范圍 | ±10 ~ ±30 ppm (TYP.) |
| 2.環境條件 | |
| 工作溫度 | -10°C~ +60°C,-20°C~ +70°C or customer requirement |
| 保存溫度 | -40°C ~ +85°C |
| 老化率 | ±3ppm/year |
| 3.電路規格 | |
| 測試電路 | S&A 250B |
| 負載電容 | 6 pF ~ 32 pF, series or special |
| 開車水平 | 1uW ~ 100uW or special |
| 分路電容 | 7.0pF max |
.gif)
石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：
-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
.jpg)

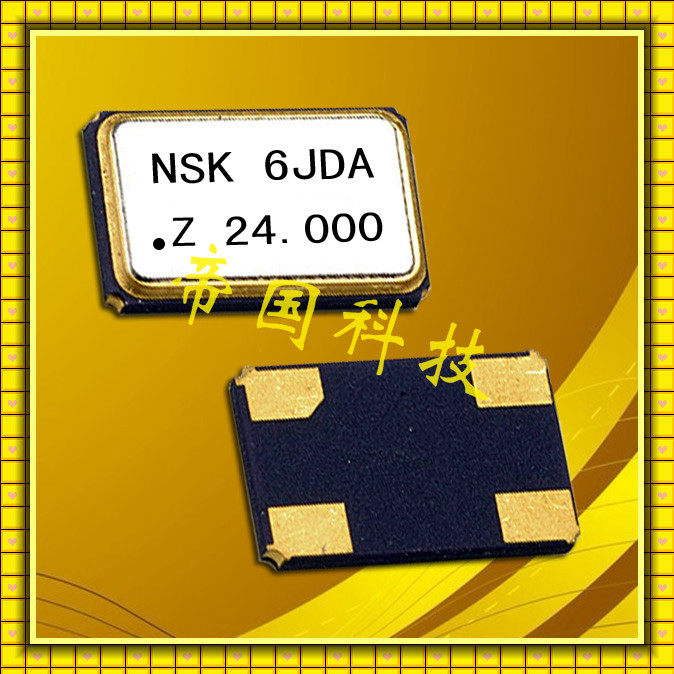

NSK是津綻石英科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交貨管理.NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通訊大廠認可及使用.
NSK已獲得ISO 9001 / ISO 14001的品質和環保認證,產品并通過及符合RoHS規范的要求,且確實配合客戶實現無毒產品的要求,以創造及維護美好環境為己任.
Ｎ- Natural Life (自然的生活)
推行綠色 管理管制有害物質
珍惜地球資源 創造無害環境（建構和諧環境）
Ｓ- Satisfied Product (滿意的產品)
竭盡企業本分 堅持以人為本
推行工業安全 製造優質產品（科技創新產品）
Ｋ- Keep Improvement (持續地改善)
時時群策群力 提升品牌價值
刻刻精益求精 達成顧客滿意（達成雙贏策略）
