規格型號：19678993
頻率：1.0~125.0MHZ

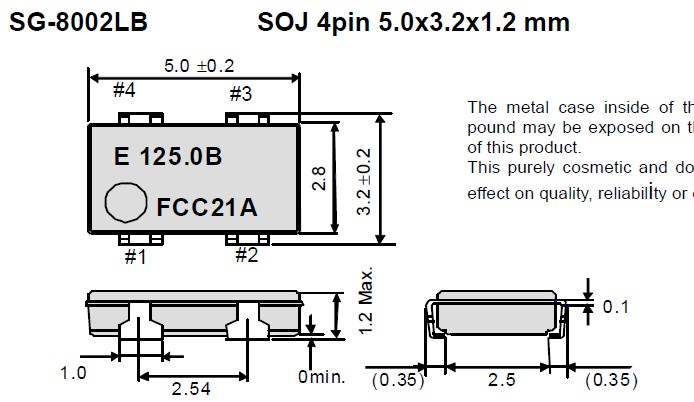

尺寸：5.0*3.2mm
PDF
產品描述：SG-8002LB晶振,耐高溫晶振,愛普生民用晶振,愛普生還準備了SG-8000系列專用編程工具SG-WriterII.SG-WriterII是另售商品,支持Windows（*1）7,其售價也更為合理.顧客可以使用本編程工具,只要選擇程序上所需的頻率、輸出條...

SG-8002LB晶振,耐高溫晶振,愛普生民用晶振,愛普生還準備了“SG-8000”系列專用編程工具“SG-WriterII”.“SG-WriterII”是另售商品,支持Windows（*1）7,其售價也更為合理.顧客可以使用本編程工具,只要選擇程序上所需的頻率、輸出條件和驅動電壓,寫入內建的存儲器（PROM）,就能夠簡單地設定頻率.該編程工具可以讓顧客自身立即獲得所需頻率的石英晶體振蕩器,從而有助于大幅度縮短新產品的開發和評估時間.

晶振參數	符號	SG-8002LB
標準頻率	fo	1.0MHZ to 125.0MHZ
電源電壓	Vcc	4.5V~5.5V
存儲溫度	T_stg	-55℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
輸出禁用電流	I_dis	16 mA MAX
待機電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

　正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.

其選取的步驟如下：

首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.

當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.

※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）

※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.

※ -R的要求(標準)：

-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配

不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.

愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.

為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.

深圳市帝國科技有限公司
SHENZHEN DIGUO TECHONLOGY CO.,LTD
聯系人：譚蘭艾    手機：86-13826527865
電    話：86-0755-27881119 QQ：921977998
E-mail：dgkjly@163.com
網   址：m.kxsigang.com
地   址：中國廣東省深圳市寶安區西鄉大道新湖路

成人无码免费一区二区中文I精品人妻18I日韩乱色精品一区二区IA片女女女女女女BBBBI另类综合在线I在线国产中文字幕I亚洲人人爱I亚洲码国产日韩欧美高潮在线播放I午夜色撩人

帝國博客

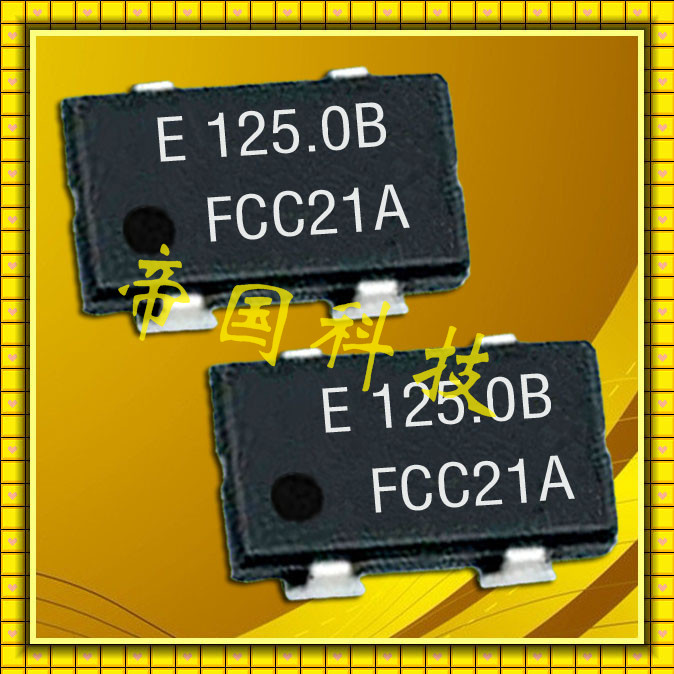

SG-8002LB晶振,耐高溫晶振,愛普生民用晶振
