- 規格型號：27542282
- 頻率：8~54MHZ
- 尺寸：5.0*3.2mm
- 產品描述：ACT晶振,531-SMX-4晶振,QA0800GKLGOFL-PF[8.000MHz]晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較...

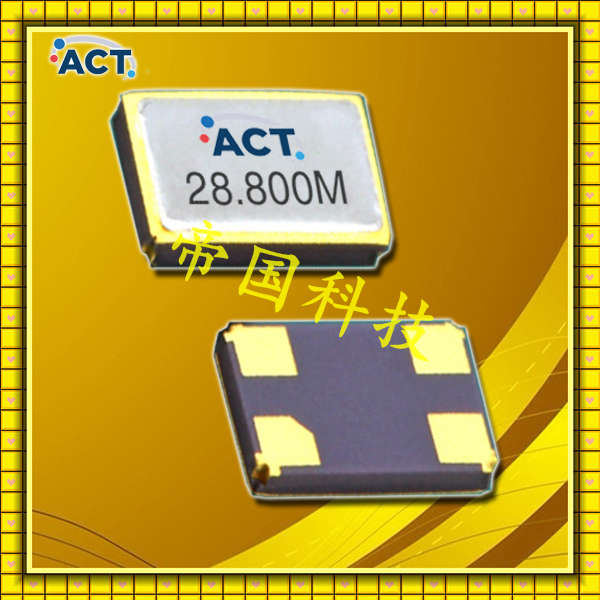

ACT晶振,531-SMX-4晶振,QA0800GKLGOFL-PF[8.000MHz]晶振
.jpg)
ACT晶振,531-SMX-4晶振,QA0800GKLGOFL-PF[8.000MHz]晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.全球分銷網絡,作為discoverIE Group plc的一部分，通過我們的獨立分銷合作伙伴，ACT可以在全球范圍內支持您的頻率控制要求。
我們不僅僅是頻率控制,以工程為主導的技術支持
定制設計/非標準頻率,晶體和微控制器匹配服務
樣品庫存,位于英國的內部技術實驗室
廣泛而成熟的全球分銷網絡,全面的售后支持
庫存管理
通過ISO9001和TS16949認證,靈活性 - 快速周轉時間，低MOQ
廣泛的產品
無論您需要新技術，如M-SAC增強型振蕩器，還是簡單的基本晶體，我們的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。
30年的經驗
憑借30多年的頻率控制專業知識，我們很高興能夠應對您的設計挑戰和產品需求。
ACT晶振公司每一個系列的每一款晶振設計方案,開發,研究,生產和測試都由自己獨立完成,艾西迪晶振是該品牌的中文名,目前在中國大陸地區漸漸有了一點知名度,同時,生產出來的有源晶振,無源晶振,陶瓷諧振器也得到市場的認可.ACT晶振,531-SMX-4晶振,QA0800GKLGOFL-PF[8.000MHz]晶振.
| Parameters | Specification | Remarks | |
| Frequency | F_nom | 8.0MHz ~ 54.0MHz | Fundamental |
| Frequency tolerance | F_tol | ±10.0ppm ~ ±50.0ppm | At 25°C ± 3°C |
|
Frequency stability over operating temperature range |
F_stb | ±10.0ppm ~ ±50.0ppm | Table 2 |
| Operating temperature range | T_use | ‐20°C ~ +70°C, ‐30°C ~ +85°C, ‐40°C ~ +85°C | Table 2 |
| Storage temperature | T_stg | ‐55°C ~ +125°C | |
| Load capacitance | CL | 8.0pF ~ 30.0pF, series | |
| Equivalent series resistance | ESR | Table 1 | |
| Shunt capacitance | C0 | 7.0pF max | |
| Drive level | DL | 300μW max | 100μW typical |
| Frequency aging | F_age | ±2.0ppm at 25°C, 1st Year |
First year For ±1.0ppm please enquire |
| Moisture sensitivity level | MSL | 1 (unlimited) | |
| Electrostatic discharge | ESD | Not applicable | |
| Insulation resistance | IR | 500MΩ min | At 100V DC |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.ACT晶振,531-SMX-4晶振,QA0800GKLGOFL-PF[8.000MHz]晶振.
