規格型號：4138137
頻率：7~54MHz,48~80MHZ

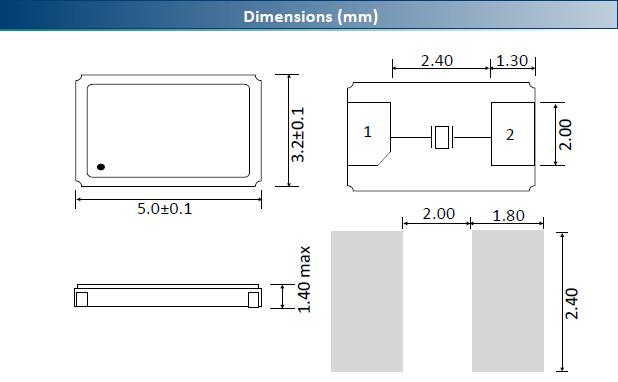

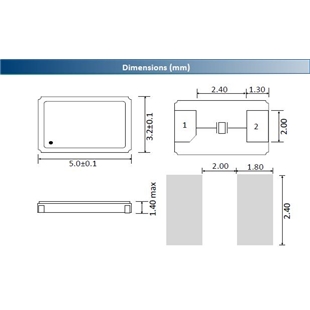

尺寸：5.0*3.2mm
PDF
產品描述：艾西迪晶振,533SMX-2晶振,RA0800GKLGOFL-PF[8.000MHz]晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產...

艾西迪晶振,533SMX-2晶振,RA0800GKLGOFL-PF[8.000MHz]晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

自1986年以來，ACT - 以前的高級晶體技術 - 已發展成為高性能頻率控制產品的領先設計合作伙伴。

通過新的合作伙伴關系定制頻率解決方案
我們與Esterline研究和設計（ERD）的合作使我們能夠突破高精度振蕩器技術的界限。這些突破性產品為TCXO和OCXO設立了新標準，創造了當今市場上性能最高，最精確的振蕩器技術。
靈活性 - 快速周轉時間，低MOQ
廣泛的產品
無論您需要新技術，如M-SAC增強型振蕩器，還是簡單的基本晶體，我們的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。
憑借30多年的頻率控制專業知識，我們很高興能夠應對您的設計挑戰和產品需求。
ACT晶振公司除了石英水晶組件,同時量產LC濾波器,SAW,實時時鐘,陶瓷電子和天線等產品,但頻率元件一直都是艾西迪晶振公司最重要的模塊,除此之外,陶瓷諧振器,無源晶振等都深受歡迎.艾西迪晶振,533SMX-2晶振,RA0800GKLGOFL-PF[8.000MHz]晶振.

Parameters		Specification	Remarks
Frequency	F_nom	7.0MHz ~ 54.0MHz (Fundamental) 48.0MHz ~ 80.0MHz (3rd Overtone)
Frequency tolerance	F_tol	±10.0ppm ~ ±50.0ppm
Frequency stability over operating temperature range	F_stb	±10.0ppm ~ ±50.0ppm	Table 2
Operating temperature range	T_use	‐20°C ~ +70°C,‐30°C ~ +85°C, ‐40°C ~ +85°C	Table 2
Storage temperature	T_stg	‐55°C ~ +125°C
Load capacitance	CL	8.0pF ~ 30.0pF, series
Equivalent series resistance	ESR	Table 1
Shunt capacitance	C0	7.0pF max
Drive level	DL	300μW max	100μW typical
Frequency aging	F_age	±5.0ppm at 25°C, 1st Year
Moisture sensitivity level	MSL	1 (unlimited)
Electrostatic discharge	ESD	Not applicable
Insulation resistance	IR	500MΩ min	At 100V DC

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。艾西迪晶振,533SMX-2晶振,RA0800GKLGOFL-PF[8.000MHz]晶振.
